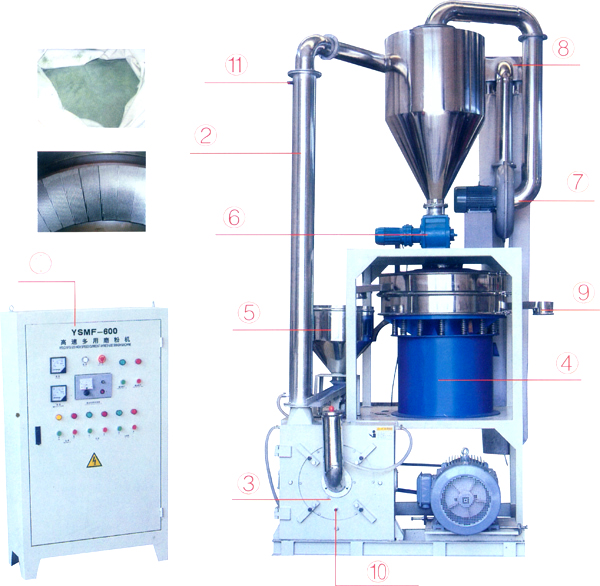

磨粉機流程圖：

PULVERIZING MILL FLOWCHART：

1.電箱 2.冷卻管道 3.主機 4.振動篩（選配） 5.喂料機 6.關風機 7.吸風機 8.除塵裝置 9.出料口 10.進水口 11.出水口

高速磨粉機概況：

該機是本公司吸收德國先進技術研制的最新型磨粉機，其特點如下：

1.與同類型磨粉機相比，在同功耗的情況下產量有較大提高（增產100%~200%），節約能耗。
2.增加了集塵裝置，有效的降低粉塵污染。
3.關風機出料，振動篩選料，選出不合格料，自動回磨粉機降低了操作工人的勞動強度。
4.主機門蓋可以打開，便于檢修和刀具的更換。
5.利用風水雙冷，較好的降低了機體內的工作溫度所磨制的料不易變性。

主要技術參數：

1.刀盤數1對外徑：500mm±1mm
2.主電機功率：45kw.2950r/min
3.引風機：4kw
4.關風機：0.75kw
5.產量：PVC20~40目 20-650kg/h
6.外型尺寸：整套機器（長*寬*高）2000*1700*4200mm
7.整機重量：1500kg

用途：

本廠吸收德國先進技術研制開發的系列磨粉機適用于PTFE ABS PPR PVC-V PE 等汽車輪胎橡膠或其他塑料經過試磨成功的。經塑料制品專業工廠實踐操作證明，磨制粉料的各項指標不變，因此是塑料制品廠降本節支、解決廢次品積累困擾的最佳設備。

維護保養：

1.定期打開門蓋，檢查刀片，緊固螺母及改級螺母是否松動，如有松動必須擰緊。
2.潤滑主機軸承使用鋰基二硫化錮（Mos2）潤滑脂。
3.風機鋼管須每月檢查葉片和管內壁并清楚其板結的粉塵。
4.刀片在使用相當時間后，其受力面磨成較大圓角時，則拆下刀盤將刀盤調轉180度，緊固后可繼續使用。
5.易損件清單（見表1）

安全生產注意事項：

1.熟悉說明書內容及電器按紐的作用，主機旋轉方向須符合皮帶罩上標示的箭頭方向，嚴禁倒轉。
2.開機前應先啟動風機（注意轉向），待運轉正常后，啟動主機叨叨正常轉速后，開始加料。
3.生產開始自動加料機開啟要，只要料能進去就可以，然后緩慢加速加料機，機器的負荷狀況，一般在80A左右為宜，因電控柜面板上的電流表測量的是45kw+4kw并線的，所以共總電流額足值是90A在正常工作時電流應在65-80A之間擺動。
4.選料要求：料粒最大值不得超過8mm，切忌金屬，石塊等浸入機內，以免加劇磨損刀盤齒板。
5.運行時如有異常響，應立即停機，打開門蓋檢查，排除故障后，調整刀盤間隙后放能繼續生產。
6.關機前先關閉自動加料機，確定主機無料時，再關主機或震動篩，最后關風機。
